串口通信协议入门：两根线如何让设备”对话”

前言

你刚拿到一块 FPGA 开发板，想让它跟电脑”说句话”。打开教程，第一步就是——配置串口。波特率 115200，8N1，打开串口助手，发送一个 0x55……

等等，这些数字都是什么意思？“8N1”是什么暗号？为什么只要两根线就能让两个设备互相通信？

这些问题，归根结底都指向同一个东西——串口通信协议。

这篇文章会带你从零搞懂串口通信：它是什么、数据帧怎么工作、RS-232 / RS-485 / UART 这些名字之间到底是什么关系，以及你在 FPGA 开发中最常用到的 UART 到底是怎么回事。

串口通信是什么

串口通信（Serial Communication）是指数据按**一位一位（bit by bit）**的顺序，通过串行接口在两台设备之间传输的通信方式。

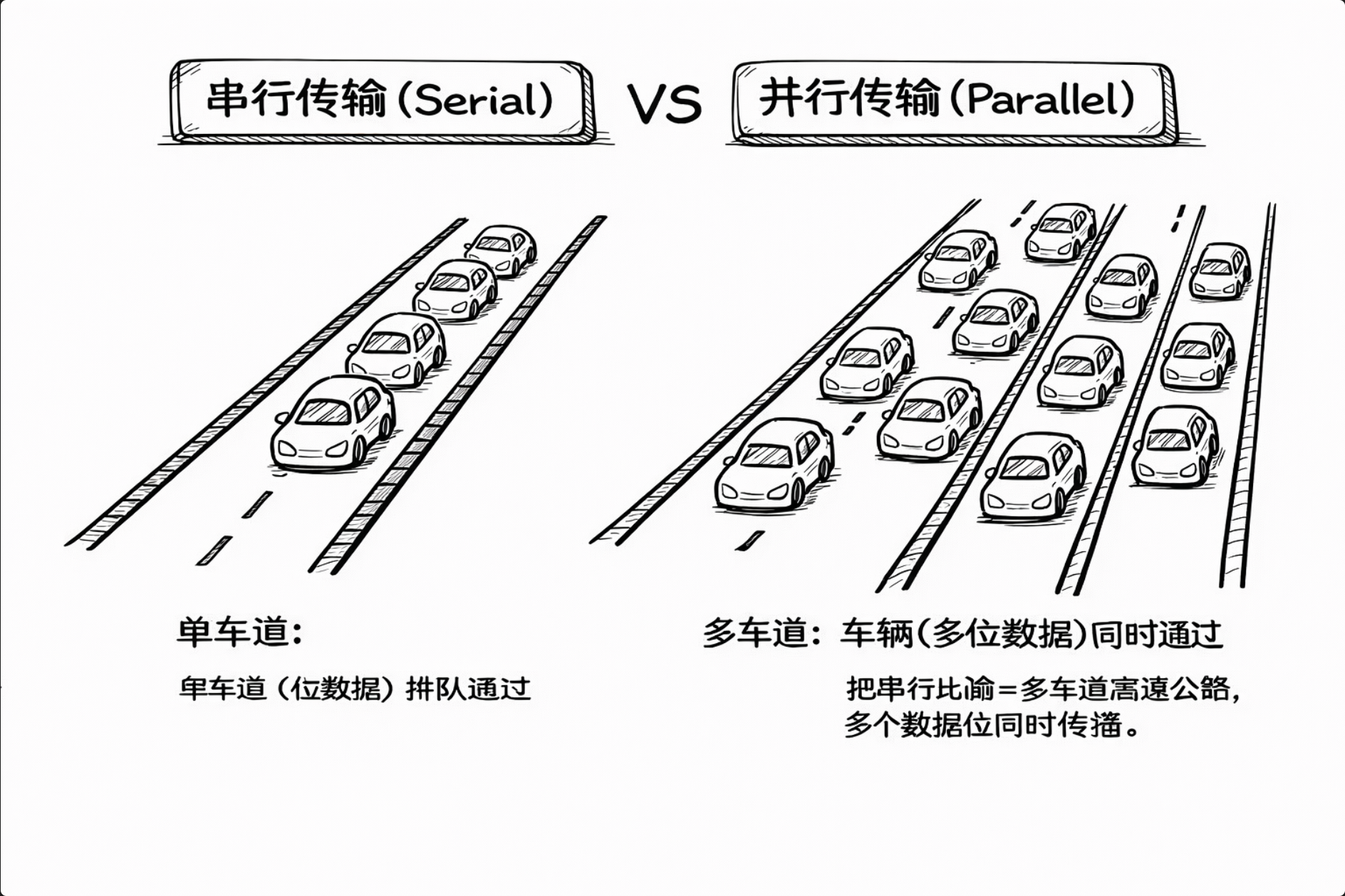

你可以把它想象成一条单车道公路：车辆（数据位）只能排成一列依次通过，而不能多辆车并排走。与之对应的是并行通信——多车道高速公路，多个数据位同时传输。

那为什么不全用”多车道”的并行通信呢？因为车道越多，修路（布线）成本越高，而且车速一快（频率高），相邻车道还会互相干扰（串扰）。串口通信只需要很少的线（最少两根），硬件简单、成本低，尤其适合远距离和资源受限的场景。

串口通信协议不仅仅是”用串行方式发数据”这么简单。它是一套完整的规则，定义了：

• 数据帧格式：一次传输的数据长什么样（起始位、数据位、校验位、停止位）
• 同步方式：发送方和接收方怎么对齐节拍
• 错误检测：怎么发现传输过程中的数据出错

💡 工程师手记：我第一次真正理解”协议”这个词，是在调试串口的时候。之前觉得协议就是一堆规则，很抽象。但当你亲眼看到串口助手里跳出正确的数据，就会明白——协议就是两个设备之间的”约定”，约定好了才能听懂对方在说什么。

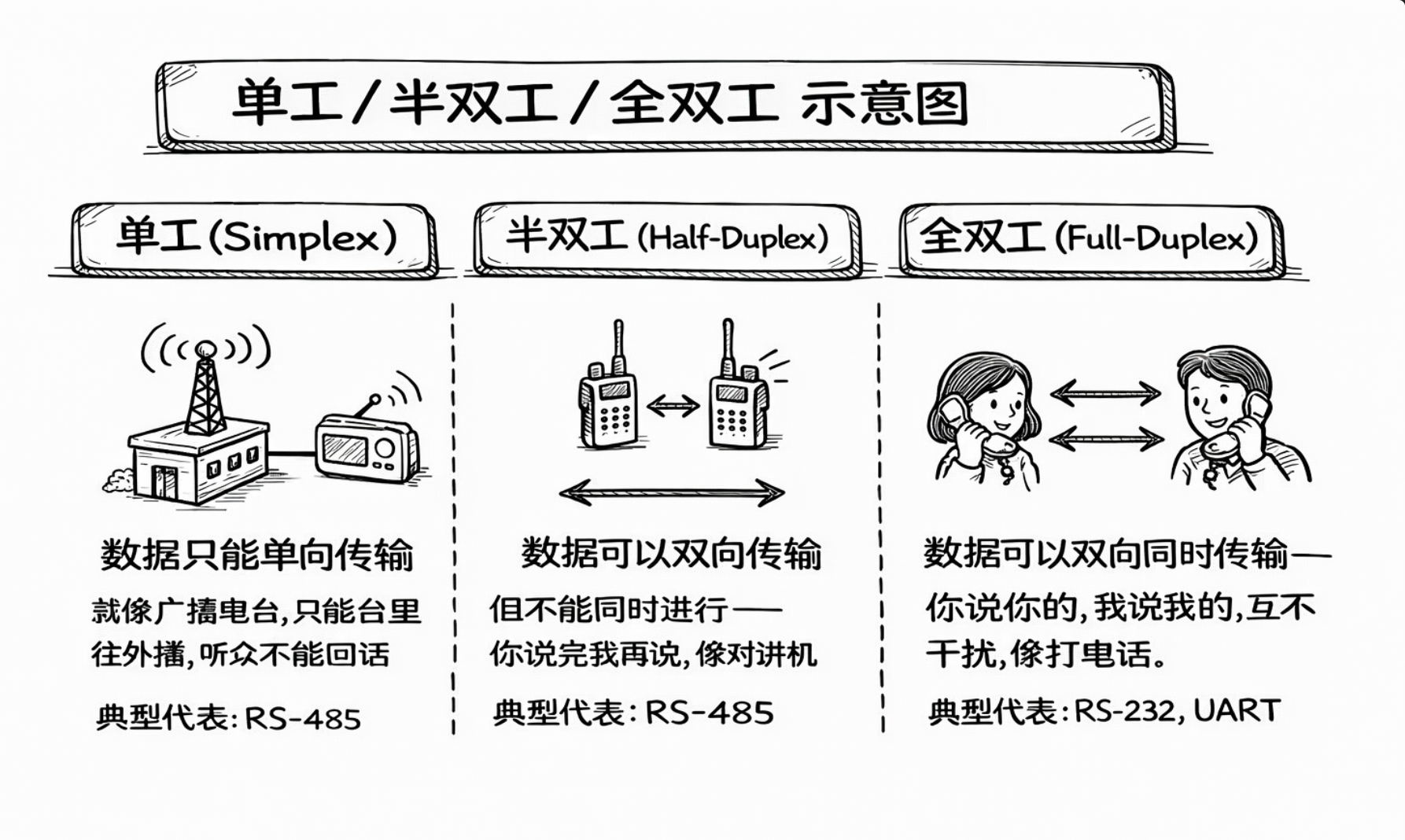

串口通信的三种方向模式

在了解具体协议之前，你需要先知道数据传输的”方向性”。根据方向不同，串口通信分为三种模式：

• 单工（Simplex）：数据只能单向传输。就像广播电台，只能台里往外播，听众不能回话。
• 半双工（Half-Duplex）：数据可以双向传输，但不能同时进行——你说完我再说，像对讲机。典型代表：RS-485。
• 全双工（Full-Duplex）：数据可以双向同时传输——你说你的，我说我的，互不干扰，像打电话。典型代表：RS-232、UART。

数据帧：串口通信的”信封格式”

串口通信中，数据不是散着发的，而是被打包成一个个数据帧（Frame），就像写信要装进信封一样。每个数据帧都有固定的格式，让接收方知道”从哪里开始读、读多少、到哪里结束”。

以最常见的 8N1 格式（8 个数据位、无校验、1 个停止位）为例，一个数据帧长这样：

空闲(高电平) ──┐  ┌── 空闲(高电平)
               │  │
  | 起始位(0) | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | 停止位(1) |
               ↑                                          ↑
           下降沿触发                                   恢复高电平

各部分的含义：

• 起始位（Start Bit）：1 位低电平（逻辑 0）。它的作用是告诉接收方：“注意，数据来了！“接收方检测到从高电平到低电平的下降沿，就知道一帧数据开始了。
• 数据位（Data Bits）：5~8 位有效数据，最常用 8 位。注意，数据是低位先发（LSB First），即 D0（最低有效位）最先发送，D7（最高有效位）最后发送。
• 校验位（Parity Bit，可选）：用于简单的错误检测。分为奇校验（Odd Parity）和偶校验（Even Parity），通过统计数据位中”1”的个数来判断是否出错。
• 停止位（Stop Bit）：1~2 位高电平（逻辑 1）。标志一帧数据的结束，同时为下一帧的起始位检测留出准备时间。

💬 你可能会问：8N1 是什么意思？

“8”表示 8 个数据位，“N”表示 No Parity（无校验），“1”表示 1 个停止位。这是串口通信中最常见的配置，你在串口助手里看到的默认设置基本都是它。

关键参数

要让两个设备正常通信，双方必须使用完全相同的参数配置。最核心的几个参数：

波特率（Baud Rate）：每秒传输的码元（symbol）数，单位是 Baud。在串口通信中，由于每个码元通常携带 1 bit 信息，所以波特率在数值上等于比特率（Bit Rate）。常用的波特率有 9600、19200、38400、57600、115200 Baud。以 9600 Baud 为例，每个 bit 的持续时间约为 1/9600 ≈ 104.17 μs。

💬 你可能会问：波特率和比特率是一回事吗？

严格来说不是。波特率是每秒传输的码元数（Baud），比特率是每秒传输的比特数（bps）。当每个码元只携带 1 bit 信息时（串口通信的常见情况），两者数值相等。但在调制通信（如 QAM）中，一个码元可以携带多个 bit，此时比特率 > 波特率。对于串口通信的日常使用，你可以认为它们是一样的。

其他参数一览：

💡 工程师手记：串口调试时最常见的”翻车现场”就是波特率没对齐——串口助手里显示的全是乱码。如果你遇到乱码，第一件事就是检查收发双方的波特率是否一致，这能解决 80% 的问题。

物理层标准：RS-232、RS-422、RS-485 与 UART 的关系

这是很多初学者最容易混淆的地方，也是理解串口通信的关键所在。

先说结论：RS-232、RS-422、RS-485 是物理层标准，定义的是电气特性（电压、信号类型、连接器）；UART 是数据链路层的协议/硬件模块，定义的是数据帧格式和收发逻辑。 它们不在同一个层面上，不能简单并列。

打个比方：

• RS-232 / RS-485 相当于”公路的类型”——高速公路还是乡间小道，决定了车能跑多快、能跑多远。
• UART 相当于”交通规则”——红灯停绿灯行、靠右行驶，决定了车怎么有序通行。

公路类型和交通规则是两件事，但它们配合在一起才能让交通运转。同样，UART 协议需要搭配一种物理层标准才能实际传输数据。

三大物理层标准

RS-232——最经典的老前辈

RS-232 是最早普及的串行通信标准，你在老式电脑后面看到的那个 9 针（DB-9）接口就是它。它使用单端信号，采用负逻辑：逻辑”1”对应 -3V~-15V，逻辑”0”对应 +3V~+15V。

• 适用场景：计算机与外设之间的短距离点对点连接
• 传输距离：≤15m
• 局限：单端信号抗干扰能力弱，在嘈杂的工业环境中容易出错

RS-422——RS-232 的”增强版”

RS-422 针对 RS-232 的短板做了改进，最大的变化是引入了差分信号传输。差分信号用两根线（A、B）的电压差来表示数据，环境噪声会同时作用在两根线上被抵消，因此抗干扰能力大幅提升。

• 适用场景：需要远距离、高可靠的点对点通信
• 传输距离：≤1200m
• 特点：支持更高的传输速率，但仍然是点对点拓扑

RS-485——工业现场的”主力军”

RS-485 在 RS-422 的基础上更进一步，支持多点总线拓扑——最多 32 个设备可以挂在同一条总线上。这让它成为工业控制领域的标配。

• 适用场景：工厂车间、楼宇自动化等多设备组网场景
• 传输距离：≤1200m
• 通信方式：通常为半双工（两根线），也可实现全双工（四根线）

物理层标准对比

💬 你可能会问：那 UART-TTL 电平是什么？

TTL 电平（0V/3.3V 或 0V/5V）是芯片内部最原始的信号电平。你的 FPGA 或 MCU 内部的 UART 模块输出的就是 TTL 电平信号，但 TTL 电平只能在极短距离（≤1m，通常是 PCB 板级）内传输。如果需要远距离通信，就要通过电平转换芯片（如 MAX232、MAX485）将 TTL 电平转换为 RS-232 或 RS-485 电平。

聚焦 UART：FPGA 开发中最常用的串口方案

UART（Universal Asynchronous Receiver-Transmitter，通用异步收发传输器）是一种异步串行通信协议，同时也是实现该协议的硬件模块的名称。

为什么说它是 FPGA 开发者的”老朋友”？因为：

• 只需两根线：TX（发送）和 RX（接收），硬件极简
• 异步通信：不需要额外的时钟线，省资源
• 全双工：收发同时进行，效率高
• 广泛支持：几乎所有 MCU、FPGA 开发板都自带 UART 接口，是调试的首选通道

UART 通信的完整过程

下面我们一步步拆解 UART 发送一个字节数据的完整过程：

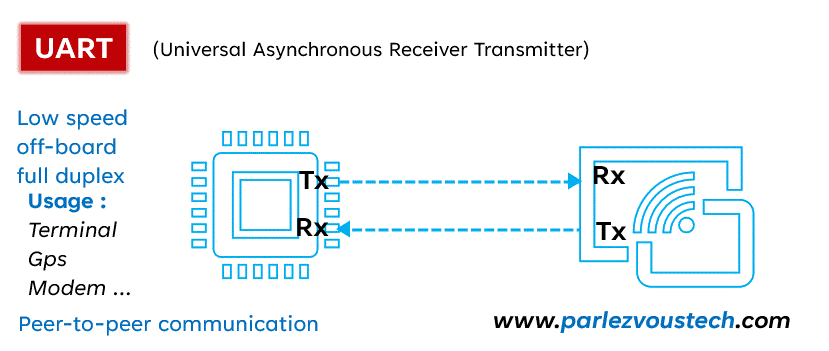

图片来源：I2C, UART et SPI : comparaison des avantages et des limites

Step 1 — 空闲状态：没有数据传输时，TX 线保持高电平。这是串口的默认状态。

Step 2 — 起始位：发送方将 TX 线从高电平拉到低电平，保持一个 bit 时间。接收方检测到这个下降沿后，就知道”一帧数据要来了”，开始按约定的波特率采样后续数据。

Step 3 — 数据位：紧跟起始位之后，发送方逐位发送实际数据。发送顺序是 LSB First（最低有效位优先），即 D0（Bit 0，LSB）先发，D7（Bit 7，MSB）最后发。

Step 4 — 校验位（可选）：如果配置了校验，发送方会在数据位之后附加一个校验位，接收方据此判断数据在传输过程中是否出错。

Step 5 — 停止位：发送方将 TX 线拉回高电平，保持至少一个 bit 时间，标志这一帧结束。之后线路回到空闲状态，等待下一帧。

两个 UART 设备之间的波特率差异不应超过 ±3%（宽松标准为 ±5%），否则接收方的采样时刻会偏移到相邻 bit，导致数据错误。这就是为什么串口通信对波特率匹配要求很严格。

UART 的局限性

UART 虽然简单好用，但它也有明显的短板，你在选型时需要心里有数：

• 速率有限：常规使用中最高 115200 bps（部分芯片可达 1~3 Mbps），远不如 SPI 和并行通信
• 点对点：一个 UART 接口只能连一个设备，不支持总线组网（需要组网请选 RS-485）
• 无硬件流控：标准 UART 没有流控机制（RTS/CTS 是扩展），如果接收方来不及处理，数据可能丢失
• 异步的代价：没有时钟线意味着收发双方必须严格约定波特率，否则必然出错

💡 工程师手记：在 FPGA 项目中，UART 最常见的用途就是调试——用它把内部信号的值打印到电脑上的串口助手里。如果你需要高速传输大量数据，UART 就力不从心了，那时候你可能需要考虑 SPI、I2C，甚至以太网。

（建议替换为你自己的真实经历，读者会更有共鸣）

选型指南：什么场景用什么协议

了解了各种标准和 UART 之后，一个实际问题来了：我的项目到底该选哪个？

这里给一个简单的决策思路：

• FPGA/MCU 板级调试、短距离设备间通信 → UART（TTL 电平）。最简单，两根线搞定。
• FPGA/MCU 连接电脑（距离 < 15m） → UART + RS-232 电平转换。经典方案，兼容老设备。
• 工业现场、多设备组网、长距离（> 15m） → RS-485。抗干扰强，支持总线拓扑。
• 点对点长距离、高速率 → RS-422。比 RS-485 更适合高速点对点场景。

总结

串口通信是嵌入式和 FPGA 开发中最基础、最常用的通信方式之一。这篇文章的核心知识点：

下一步建议：

• 如果你是 FPGA 学习者，下一步可以尝试用 Verilog 实现一个 UART 收发器——这是几乎所有 FPGA 教程的经典入门项目
• 如果你想了解更多通信协议，可以继续学习 SPI 和 I2C，它们和 UART 一起构成了嵌入式通信的”三驾马车”

常见问题（FAQ）

Q1：串口和 UART 是一回事吗？

不完全是。“串口”是一个宽泛的概念，泛指所有串行通信接口（包括 RS-232、RS-485、USB 等）。UART 只是串口通信中的一种具体实现方式。日常口语中大家说的”串口”，通常指的是 UART 串口。

Q2：为什么我在串口助手里看到的是乱码？

90% 的原因是波特率不匹配。请确认：发送方和接收方的波特率、数据位、校验位、停止位设置完全一致。另外也检查一下 TX/RX 是否接反了（发送方的 TX 要接接收方的 RX）。

Q3：UART 的最高速率是多少？

标准 UART 常用的最高波特率是 115200 Baud。但很多现代芯片（如 STM32、FPGA）支持更高的非标波特率，可达 1Mbps 甚至 3Mbps。实际能跑多快取决于硬件和线路质量。

Q4：RS-232 和 TTL 电平有什么区别？能直接连吗？

不能直接连！RS-232 的逻辑”1”是负电压（-3V~-15V），TTL 的逻辑”1”是正电压（3.3V 或 5V）。直连可能损坏芯片。需要通过电平转换芯片（如 MAX232）进行转换。

Q5：异步通信没有时钟，接收方怎么知道什么时候采样？

靠起始位的下降沿触发同步。接收方检测到下降沿后，按约定的波特率在每个 bit 的中间时刻进行采样（通常是 16 倍过采样，取中间点）。这就是为什么波特率必须匹配——如果频率差太多，采样点会逐渐偏移，最终采到错误的 bit。
