计数器设计

什么是计数器

计数器顾名思义就是用来计数的电路。它能够记录输入脉冲（通常是时钟脉冲）的数量，并将计数值以二进制或其他编码形式（如BCD码）存储起来。当计数值达到某个预设的最大值时，计数器会回到初始状态（通常是0），并继续计数。

计数器的主要功能

• 事件计数: 最直接的功能，用来计算发生了多少个特定事件（如，某个按钮被按下了多少次，或者数据包通过了多少个时钟周期）。

• 分频: 可以将高频时钟信号分频为较低频率的信号，例如，一个每计数到 N 就翻转一次输出的计数器，可以实现 N 分频。

• 定时: 通过计数固定频率的时钟脉冲，可以实现精确的延时或定时功能。

• 序列发生器: 可以按照特定的顺序产生一系列二进制值，用于控制其他电路的动作。

• 地址生成器: 在存储器控制器中，计数器常用来生成连续的存储器地址。

• 状态机: 虽然不是计数器本身，但计数器经常作为状态机内部的辅助逻辑，例如用于控制某个状态的持续时间。

计数器的分类

• 按计数方式分类：

  • 加法计数器：每次计数器加1
  • 减法计数器：每次计数器减1
  • 可逆计数器：每次计数器加1或减1
  • 环形计数器：每次计数器加1或减1，当计数器达到最大值时，再从最小值开始计数

• 根据时钟同步方式:

  • 同步计数器（Synchronous Counter）: 所有的触发器（FF）都使用同一个时钟信号的同一个边沿（例如上升沿）进行触发，因此所有位的状态同时改变。这是FPGA设计中推荐和常用的类型，因为它具有更好的时序特性，不易产生毛刺。
  • 异步计数器（Asynchronous Counter / Ripple Counter）: 计数器中的低位触发器的输出作为高位触发器的时钟输入。这种设计简单，但由于存在传播延时，不同位的状态改变不是严格同步的，可能产生毛刺，不适用于高速和复杂的时序电路。

• 根据计数进制:

  • 二进制计数器: 以二进制形式计数，例如4位二进制计数器可以从0000计数到1111（即0到15）。
  • BCD计数器（十进制计数器）: 以十进制形式计数，每4位二进制表示一个十进制数字，从0000到1001（即0到9），然后进位。

计数器的结构

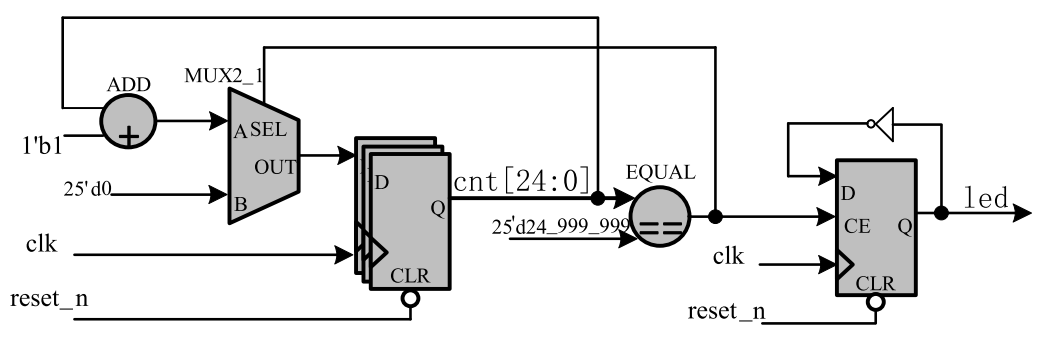

计数器即为加法器、比较器、寄存器以及选择器构成，如下图所示：

计数器的设计实现

计数器设计10步法：

1. 计数器考虑三要素：初值、加 1 条件和结束值
2. 计数器初值必须为 0
3. 使用某一个计数值，必须同时满足加 1 条件
4. 结束条件必须满足加 1 条件，且结束值是 N - 1（N 是计数器的计数最大值）
5. 取某个数时，assign 的形式是：（加1条件）&& (计数器值N - 1)
6. 计数结束后必须清零
7. 如果要限定范围，推荐使用 >= 和 <
8. 设计步骤是先写计数器的 always 段，条件用名字代替，然后用 assign 写加 1 条件，最后用 assign 写结束条件
9. 加 1 条件必须和计数器严格对齐，其他信号一律和计数器对齐
10. 命名必须符合规范，加 1 条件前缀为“cnt_add”，结束条件前缀为“cnt_end”
